На руднике «Заполярный» в Норильске в период полярного дня из-за перегрузок вышел из строя трансформатор системы вентиляции шахты — остановлена добыча руды. Мы за 12 дней изготовили ТМГ-630/10/0,4 в исполнении для работы при экстремально низких температурах (до −60°C), доставили по зимникам в условиях вечной мерзлоты, выполнили шеф-монтаж на открытой площадке и передали полный пакет разрешительной документации.
Норильск — город за Полярным кругом, где морозы достигают −56°C, а вечная мерзлота уходит на глубину до 500 метров. Здесь оборудование должно работать в экстремальных условиях, не зная компромиссов.

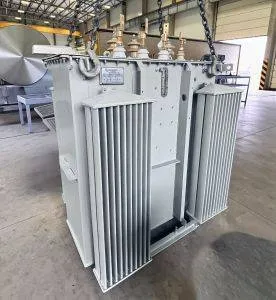

Проект отгрузки трансформатора ТМГ-630/10/0,4 в Норильск (03.06.2025) выполнен для рудника «Заполярный». Изделие в герметичном гофрированном баке климатического исполнения для диапазона от −60°C до +40°C, с масляным охлаждением. Герметичная конструкция без расширителя исключает контакт масла с воздухом — масло не окисляется и не требует долива, что критично для удалённых арктических объектов. Применено масло с высокими диэлектрическими свойствами и низкой температурой застывания. Заводские испытания проведены по полной программе электромагнитных и тепловых проверок.
| # | Параметр | Значение |
|---|---|---|
| 1 # | Мощность Параметр | 630 кВА Значение |
| 2 # | Напряжение ВН/НН Параметр | 10 / 0,4 кВ Значение |
| 3 # | Климатическое исполнение Параметр | УХЛ1 (до −60°C) Значение |
Доставка в Норильск — это не просто логистика. Это борьба с вечной мерзлотой, полярным днём и дорогами, которые существуют только зимой.
Перед отправкой выполнены все необходимые измерения сопротивления изоляции, коэффициента трансформации и проверки группы соединения. Бак покрыт морозостойкой эмалью с усиленной антикоррозионной защитой, все уплотнения адаптированы к работе при низких температурах. Заземление нейтрали выполнено с учётом высокого удельного сопротивления грунта в районах многолетней мерзлоты.
Транспортировка по зимникам Заполярья с усиленной фиксацией и термочехлами для поддержания температуры масла.
Двойной контроль — на заводе и на объекте — гарантирует, что трансформатор выдержит норильские морозы и продолжит работать, когда столбик термометра опускается за −50°C.
По прибытии проведена повторная проверка сопротивления обмоток и уровня масла. Степень защиты оболочки соответствует требованиям для закрытых помещений и открытых площадок. Шеф-монтаж выполнен за 3 дня с применением термочехлов для прогрева активной части, пусконаладка — по программе завода с тестированием системы вентиляции шахты под нагрузкой.
| # | Этап | Контрольные операции |
|---|---|---|
| 1 # | Входной контроль Этап | Измерение изоляции, коэффициента трансформации Контрольные операции |
| 2 # | Транспортировка Этап | Фиксация, термочехлы, контроль давления азота Контрольные операции |
| 3 # | Шеф-монтаж и пуск Этап | Прогрев, тестирование под нагрузкой Контрольные операции |
В период обкатки — ежедневный контроль температуры масла и нагрузочных режимов.
