Подстанция КТПНу 2000 6 0,4

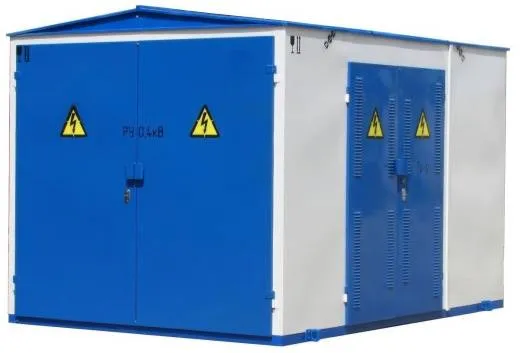

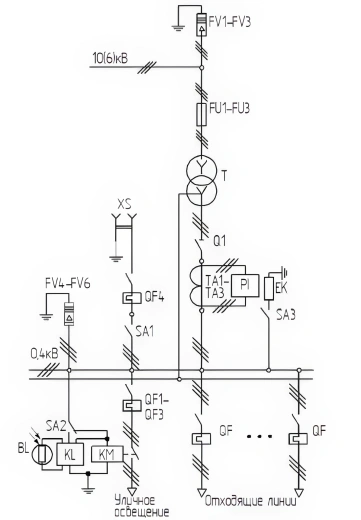

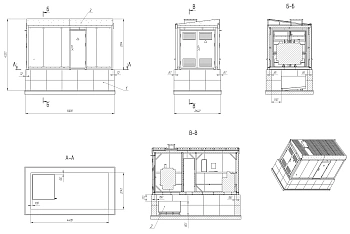

КТПНу «сэндвич» КТПНу 2000 6 0,4 — комплектная однотрансформаторная утепленная подстанция наружной установки в цельнометаллическом корпусе из трёхслойных сэндвич-панелей с негорючим базальтовым утеплителем. Подстанция заводского изготовления предназначена для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц. Внутренний силовой трансформатор — масляный или сухой — понижает напряжение с 6 кВ на стороне высшего напряжения до 0,4 кВ на стороне низшего напряжения при номинальной мощности 2000 кВа (2 МВА).

Исполнение подстанции — тупиковое или проходное, с воздушным или кабельным вводом. КТПНу собирается и тестируется на заводе, поставляется укрупнёнными блоками либо в полной готовности к подключению. Отказ от масштабного строительства на площадке сокращает сроки ввода объекта в эксплуатацию до 1–2 суток.

* Заводские приёмо-сдаточные испытания проводятся по программе ТУ предприятия-изготовителя, ПУЭ (гл. 4.2) и ГОСТ 14695-80. Подстанция отгружается с протоколами проверок каждого функционального узла.

Расшифровка условного обозначения

Назначение и область применения

Подстанции КТПНу 2000 6 0,4 применяются для электроснабжения промышленных объектов, жилых микрорайонов, общественных зданий, сельскохозяйственных предприятий, строительных площадок и объектов инженерной инфраструктуры (насосные, котельные, очистные сооружения). Оборудование рассчитано на продолжительный режим работы S1 в сетях с глухозаземлённой или изолированной нейтралью.

• Приём и распределение электроэнергии на напряжении 0,4 кВ.
• Резервирование питания при использовании АВР (опционально).
• Обеспечение категорийности электроснабжения по ПУЭ в зависимости от схемы.
• Возможность коммерческого учёта на сторонах ВН и НН.

* Допускается параллельная работа с сетью при наличии устройств синхронизации и выполнении требований ПУЭ (гл. 3.2).

Ключевые особенности

«Подстанция КТПНу 2000 6 0,4 в корпусе “сэндвич” отражает современный подход к распределению энергии. Утеплённый модуль заводской сборки исключает влияние осадков и перепадов температуры на монтажные работы, а полная коммутация на заводе сводит к минимуму ошибки на площадке. Клиент получает изделие, которое остаётся только подключить и ввести в эксплуатацию».

— Главный инженер завода-изготовителя

Технические преимущества

• Компактность и мобильность — габариты позволяют транспортировать подстанцию обычным бортовым транспортом без спецразрешений; при необходимости КТПНу можно демонтировать и перевезти на новый объект.
• Сокращённые сроки монтажа — установка на фундаментную плиту или блоки занимает несколько часов; пусконаладка — 1–2 дня.
• Защита от коррозии — металлокаркас и обшивка проходят фосфатирование и покрываются многослойной системой лакокрасочных материалов для эксплуатации в условиях У1 (до –45 °C) или УХЛ1 (до –60 °C).
• II степень огнестойкости — негорючий базальтовый утеплитель сэндвич-панелей соответствует требованиям пожарной безопасности.
• Энергоэффективность — применяемые силовые трансформаторы 2000 кВа (2 МВА) с низкими потерями холостого хода (ХХ) и короткого замыкания (КЗ) снижают эксплуатационные расходы.
• Заводская гарантия — каждый отсек и все электрические соединения проходят проверку на стенде; отгружается полный комплект документации.

Комплект поставки и прилагаемая документация

1. Блок-контейнер КТПНу с полностью смонтированным оборудованием РУВН, РУНН и силовым трансформатором.
2. Силовой трансформатор 2000 кВа (2 МВА)/6 кВ/0,4 кВ (масляный или сухой, согласно спецификации).
3. Технический паспорт на подстанцию с протоколами заводских испытаний.
4. Руководство по монтажу и инструкция по вводу в эксплуатацию.
5. Сертификаты (декларации) соответствия на компоненты.
6. Комплект ЗИП согласно опросному листу (опционально).

Условия эксплуатации и ограничения

Допустимые условия

• Климатическое исполнение У1 (температура окружающего воздуха от –45 до +40 °C) или УХЛ1 (от –60 до +40 °C) по ГОСТ 15150-69.
• Высота установки над уровнем моря — не более 1000 м (при большей высоте требуется корректировка изоляции).
• Относительная влажность воздуха — до 80 % при +15 °C.
• Окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли, химически активных газов и паров в концентрациях, разрушающих металл и изоляцию.

Запрещается эксплуатация

• В условиях постоянной вибрации и ударных нагрузок.
• При наличии агрессивных сред, вызывающих коррозию сверх допустимых значений.
• В пожароопасных и взрывоопасных зонах без дополнительных мер защиты.
• С превышением номинальной нагрузки без учёта допустимых систематических перегрузок по ГОСТ 14695-80.

* Контроль изоляции и тепловизионное обследование проводятся в соответствии с РД 34.45-51.300-97 и ПТЭЭП.

Монтаж и подготовка основания

Подстанция устанавливается на ровное горизонтальное основание: монолитную железобетонную плиту или фундаментные блоки. Подъём осуществляется за штатные строповые проушины на крыше контейнера. В нижней части корпуса предусмотрены отверстия для ввода кабелей; при воздушном вводе на крыше монтируются проходные изоляторы или порталы. Заземляющий контур подключается к наружному зажиму на корпусе.

Корпус выставляется по уровню; отклонение от горизонтали не должно превышать 1°. Крепление к фундаменту выполняется анкерными болтами через опорные швеллеры. После установки проверяется сопротивление изоляции, целостность заземляющего устройства и фазировка.

Ввод в эксплуатацию

Перед подачей напряжения проводят визуальный осмотр: отсутствие механических повреждений, комплектность, затяжку болтовых соединений. Высоковольтные испытания выполняет аккредитованная электролаборатория. Нагрузку поднимают плавно, с контролем температуры трансформатора по термометру (порог сигнализации — не выше 105 °C для масляных трансформаторов). Проверяют работу блокировок, освещения и цепей сигнализации.

Важно: до начала эксплуатации необходимо убедиться в герметичности вводов, исправности предохранительных клапанов трансформатора (для масляных исполнений) и соответствии уставок защитных аппаратов проекту.

Техническое обслуживание

• Периодический визуальный осмотр корпуса, изоляторов, контактных соединений — не реже 1 раза в 6 месяцев.
• Измерение сопротивления изоляции и коэффициента абсорбции — по графику ПТЭЭП.
• Тепловизионный контроль контактных узлов и поверхности трансформатора — ежегодно.
• Проверка срабатывания автоматических выключателей и устройств релейной защиты — по графику.
• Контроль состояния уплотнений дверей, жалюзи, покрытия корпуса.
• Для масляных трансформаторов — отбор пробы масла и испытание пробивного напряжения раз в 6 лет (рекомендовано РД 34.45-51.300-97).
• Подтяжка крепежа, ревизия заземляющих проводников.

* Техническое обслуживание выполняется в объёме, предусмотренном ПУЭ (гл. 4.2), ПТЭЭП и местной инструкцией эксплуатирующей организации.

Часто задаваемые вопросы

Можно ли использовать КТПНу «сэндвич» КТПНу 2000 6 0,4 в районах Крайнего Севера?

Да, при заказе климатического исполнения УХЛ1 подстанция рассчитана на работу при температурах до –60 °C. Сэндвич-панели обеспечивают необходимую теплоизоляцию, а внутри отсеков могут устанавливаться обогреватели для предотвращения выпадения конденсата.

Какой тип силового трансформатора входит в комплект?

По умолчанию устанавливается масляный герметичный трансформатор 2000 кВа (2 МВА) кВА (6 кВ/0,4 кВ), но возможно применение сухого трансформатора с литой изоляцией. Тип трансформатора оговаривается в опросном листе при заказе.

Требуется ли разрешение на перевозку подстанции?

Габариты КТПНу «сэндвич» мощностью 2000 кВа (2 МВА) позволяют перевозить её стандартными бортовыми автомобилями или низкорамными платформами без оформления специальных разрешений для негабаритного груза.

Возможна ли установка коммерческого учёта электроэнергии?

Да, в отсеках РУВН и РУНН предусмотрены места для монтажа трансформаторов тока и счётчиков с классом точности, требуемым сетевой организацией. Пломбировочные панели и отдельные запираемые отсеки исключают несанкционированный доступ.

Как реализована вентиляция трансформаторного отсека?

Естественная конвекция через жалюзийные решётки в дверях и стенах. Для сухих трансформаторов или масляных с повышенной нагрузкой может быть добавлена принудительная вытяжка с термостатным управлением.

Есть ли возможность подключения дизель-генераторной установки (ДГУ)?

Да, при проектировании в РУНН предусматривается ввод резерва от ДГУ с механической или электрической блокировкой. Схема с АВР обеспечивает автоматический переход на резерв при исчезновении основного питания.

Нормативная база

* Проектирование, монтаж и эксплуатация КТПНу КТПНу 2000 6 0,4 должны выполняться в строгом соответствии с перечисленными нормативами. Изготовитель гарантирует соответствие изделия требованиям ГОСТ 14695-80 и согласованным техническим условиям.
